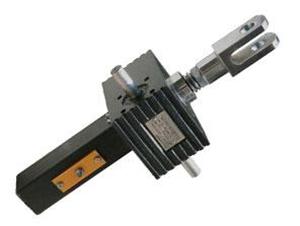

SJA 蝸輪絲桿升降器（SJA螺旋升降機）是一種基礎起重部件，具有結構緊湊、體積小、重量輕、動力源廣泛、安裝方便、無噪音、功能多、配套形式多、使用靈活、可靠性高、使用壽命長等許多優點。
SJA 絲桿升降器（SJA螺旋升降機）特點
推力范圍：0.5-30噸
–行程可至8m，得考慮絲杠的穩定性及導向機構
–工作制30%，如果負載率較小，則可以適當提高工作制
–升降速度小于1500mm/min（23mm/s），特殊情況可以達到46mm/s
–效率小于33%，有自鎖功能，大減速比L1肯定自鎖
–精度定位，附加反齒隙裝置精度可至0.05mm
–同步性高，同一電機可同時驅動多臺螺旋升降機，機械同步
–可配編碼器，限位開關，防塵罩，安全螺母，減速機，普通電機，伺服電機，不銹鋼材料等
–操作維護簡單，噪音低
升降機獨特的方形凹槽殼體，加大外殼的散熱能力，延長潤滑脂使用壽命等。球墨鑄鐵的外殼材料選擇，大幅提高殼體的強度和性能，以及在高溫/低溫下的廣泛應用。使用方形尾罩設計，控制絲杠不自轉。先進的加工設備和加工組裝工藝，是高產品質量的保證，先進的設計理念創造了抗沖擊能力強，高強度，低噪音，長壽命，體積小的優質產品。
模塊化組合豐富了產品的組合變化，螺旋升降機可以直接與電機/減速電機/特殊功能附件的任意組合，一體化設計，為客戶提供上千種輕而易舉的選擇。
可以按照客戶要求非標設計，如不銹鋼殼體及絲杠螺旋升降機，多頭絲杠，耐低溫，耐高溫等產品。
|
型號
|
SJA5
|
SJA10
|
SJA20
|
SJA50
|
SJA80
|
SJA100
|
SJA200
|
SJA300
|
|
最大提升力KN
|
5
|
10
|
20
|
50
|
80
|
100
|
200
|
300
|
|
絲杠直徑x導程mm
|
Tr18x4
|
Tr20x4
|
Tr30x6
|
Tr40x7
|
Tr50x8
|
Tr60x9
|
Tr80x12
|
Tr100x16
|
|
蝸輪蝸桿減速比
|
V1
|
1:4
|
1:4
|
1:6
|
1:7
|
1:8
|
1:8
|
1:8.75
|
1:10.25
|
|
L1
|
1:16
|
1:16
|
1:24
|
1:28
|
1:32
|
1:32
|
1:35
|
1:41
|
|
蝸桿輸入1轉
絲桿行程mm
|
V1
|
1
|
1
|
1
|
1
|
1
|
1.125
|
1.371
|
1.56
|
|
L1
|
0.25
|
0.25
|
0.25
|
0.25
|
0.25
|
0.281
|
0.343
|
0.39
|
|
最大輸入功率Kw
|
V1
|
0.30
|
0.57
|
0.14
|
2.2
|
2.5
|
3
|
4
|
7
|
|
L1
|
0.15
|
0.27
|
0.55
|
1.1
|
1.5
|
2.2
|
3.5
|
5.5
|
|
滿載啟動扭矩Nm
|
V1
|
4.2
|
8
|
18
|
48.5
|
75
|
100
|
265
|
460
|
|
L1
|
1.5
|
3.1
|
6.7
|
20
|
30
|
41
|
106
|
180
|
|
啟動效率
|
V1
|
0.24
|
0.25
|
0.19
|
0.18
|
0.17
|
0.18
|
0.17
|
0.18
|
|
L1
|
0.16
|
0.16
|
0.12
|
0.11
|
0.10
|
0.11
|
0.11
|
0.12
|
|
1500rpm時的運轉效率
|
V1
|
0.34
|
0.35
|
0.33
|
0.32
|
0.31
|
0.33
|
0.33
|
0.33
|
|
L1
|
0.25
|
0.25
|
0.24
|
0.23
|
0.22
|
0.23
|
0.22
|
0.23
|
|
空載扭矩Nm
|
V1
|
0.11
|
0.29
|
0.4
|
0.84
|
1.85
|
2.1
|
2.8
|
3.8
|
|
L1
|
0.09
|
0.18
|
0.29
|
0.59
|
1.12
|
1.4
|
2.1
|
3.1
|
|
箱體材料
|
|
球磨鑄鐵
|
|
箱體重量Kg
|
|
3.2
|
5
|
8.5
|
21.5
|
36
|
58
|
75
|
110
|
|
每100mm絲杠+護管重量Kg
|
0.36
|
0.50
|
0.75
|
1.52
|
2.44
|
3.02
|
4.5
|
6.8
|
SJA螺旋升降機產品特點：
推桿速度：最高可至75mm/s；
輸入轉速：1800rpm；
行程范圍：可至6.5米；
標準產品精度可至0.1mm，含反齒隙附件精度可至0.04mm，
機械同步精度高，運行平穩，
抗沖擊能力強，
可提供雙頭絲杠，三頭絲杠，滾珠絲杠螺旋升降機。
10分鐘工作制為30%。
如果您想對本產品進行進一步了解或者訂購，請致電本公司營銷中心，營銷中心電話：0534-2418881，德邁傳動機械竭誠為您服務。
|
